Термоэлектрический генератор, сокращенно ТЭГ —  это устройство, вырабатывающее электричество, используя эффект возникновения электродвижущей силы (ЭДС), за счет разницы температур проводников. Стоит отметить, что имеется и обратный эффект — получение разницы температур при воздействии электрического тока.

Краткое содержимое статьи:

Что это такое?

Для объяснения принципа работы термоэлектрического генератора, нужно взять разнородные проводники и замкнуть их в цепь. Точки, в которых проводники соединяются, называют спаями. При нагреве одного из спаев цепи энергия свободных электронов на нем возрастает, так как имеет зависимость от температуры.

На нагретом участке электроны имеют более высокую энергию и начинают перемещаться в холодную область, где электроны обладают меньшей энергией, таким образом в цепи возникает ЭДС.

Величина разности потенциалов в такой цепи зависит от температуры, электропроводности и коэффициента термоЭДС ,который также называется коэффициентом Зеебека.

Для разных материалов его значение различно и измеряется относительно коэффициента платины, которой равняется нулю. К примеру, сурьма, железо, кадмий имеют положительный коэффициент, а висмут, никель, кобальт — отрицательный.

Историческая справка

Термоэлектрические эффекты или термоэлектричество, своим открытием обязано нескольким ученым. Впервые явление открыл немецкий физик Томас Иоганн Зеебек, в 1821 году. Оно получило название «Эффект Зеебека».


Обратное свойство — нагревание или охлаждение разнородных проводников воздействием электрического тока, в 1834 году изучил француз Жан Пельтье, его именем назван и сам эффект и термоэлектрический преобразователь, получивший название элемент Пельтье. Свой вклад в исследования внесли, также русский физик Эмилий Ленц в 1838 г. и британец Уильям Томпсон в 1851 г.

Читайте здесь!  Солнечная электростанция - расчет параметров, монтаж и установка своими руками

ТЭГ пытались создавать с середины 19 века. В 1874 году была разработана батарея Кламона, которая была достаточно мощной, чтобы использоваться в типографии или при гальванизации.

Причина, по которой эти технологии не получили широкого распространения, заключается в низком КПД, при использовании чистых металлических пар — это сотые доли процента. Немногим более эффективными — 1,5-2,0% оказались термоэлементы из полупроводников, которые начали использоваться в середине XX века.

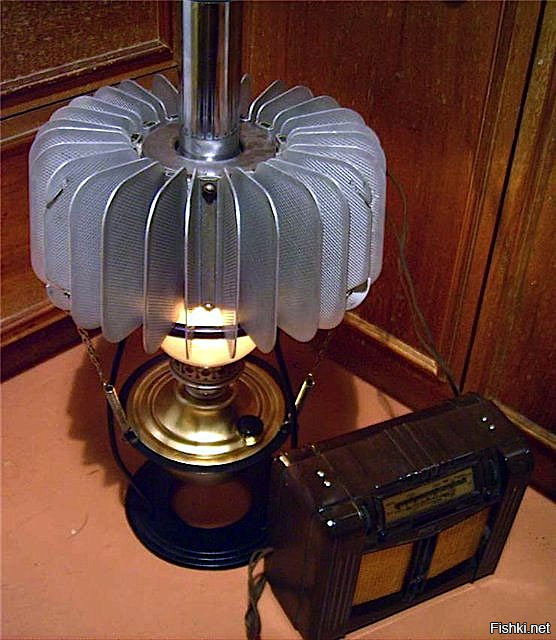

Можно вспомнить довольно известный «партизанский котелок», от которого питались радиостанции. Выпускалась модель термоэлектрического генератора ТГК-3. Фото термоэлектрического генератора ТГК-3 представлены в нашей галерее.

Была отсылка к теме термоэлектрических генераторов и в советской фантастике — в 1930-х годах Роман Адамов написал научно-фантастический роман «Тайна двух океанов», о похождениях подводной лодки «Пионер», источником энергии в которой служила термопара.

Конструктивные особенности и область применения

Основой конструкции термоэлектрического генератора являются термоэлемент, нагреватель, охладитель и нагрузка, это может быть лампа, разъем для подключения устройств — все, что потребляет электричество.

Простота устройства, отсутствие лишних преобразований энергии и минимум движущихся механических узлов делает ТЭГ надежным и долговечным в эксплуатации источником энергии.


Автономные термоэлектрические генераторы

Именно простота и надежность обусловили использование ТЭГ в отдаленных и труднодоступных регионах для автономного энергоснабжения. К примеру, они применяются для питания навигационных маяков и метеорологических станций. Зачастую это разновидность газовых генераторов — ГТЭГ, где для нагревания используется природный газ.

Отдельно стоит упомянуть радиоизотопные ТЭГ, в которых источником тепла является естественный распад изотопов. Автоматическая межпланетная станция Кассини, запущенная к Сатурну в 1997 году была оборудована таким источником.

Для нагрева в РИТЭГ было использовано 32,8 килограмма изотопа плутония-238.

Универсальные термоэлектрические генераторы

К универсальным ТЭГ можно отнести те устройства, которые используют излишки тепла там, где таковые имеются, а также генераторы двойного назначения — для выработки электрической и тепловой энергии.

Область применения довольно широка. Хорошо подходят такие термоэлектрические генераторы для дома — в качестве дополнительного или резервного источника питания. Существуют модели, встраиваемые в систему отопления и позволяющие сделать ее автоматику и циркуляционные насосы практически полностью энергонезависимыми.

Вариант для дома или дачи, даст не только электричество, но и послужит в качестве печи, ниже показан пример такой электрогенерирующей печи.


ТЭГ своими руками

Создание простейшего генератора в домашних условиях не составит больших трудностей по причине его крайней простоты. По сути, все что нужно, это найти элемент Пельтье. Приобрести такой элемент сегодня не составляет труда и не потребует больших затрат.

Для простейшей демонстрации, кроме термоэлемента, достаточно будет двух алюминиевых банок прямоугольной формы, канцелярского зажима, пары проводов, холодной и горячей воды. Нужно поместить элемент Пельтье между корпусами банок, скрепив их зажимом, налить в одну банку кипяток, в другую холодную воду, желательно со льдом.

Теперь, если правильно соблюдена полярность, можно замерить напряжение на выводах элемента, сомнительно, что оно будет больше одного вольта, но, можно считать, что демонстрация удалась.

Чуть более сложной задачей будет сборка термоэлектрического генератора на дровах. Для этого, помимо термоэлемента, понадобиться камера сгорания, в качестве которой подойдет корпус от компьютерного блока питания, радиатор и вентилятор можно использовать от процессора, разъем USB.

Для тех, кто желает получить более высокое напряжение можно порекомендовать инверторы стабилизаторы — все зависит от фантазии. Инструкций и схем на просторах сети достаточно. Ниже приведена фотография подобного устройства.

Заключение

Итак, в статье был дан краткий обзор одному из направлений альтернативной энергетики — энергия, получаемая за счет термоэлектрических эффектов. История развития этого направления еще не написана до конца и не стоит на месте.

Термоэлектрические генераторы совершенствуются и находят новые применения, а следовательно рано сбрасывать со счетов эти простые, но полезные устройства.
